文章導讀：

據（Nanowerk News）報道，高等經濟學院和聯邦科學研究中心“晶體學和光子學”的科學家們合成了多層納米線，通過研究它們的磁阻性，發現改善磁阻特性將大幅度提高各種測量儀器的準確性，例如羅盤和輻射監測器

（晶體學報告，“基質合成獲得的Cu / Ni納米線結構”）

      薄金屬層中的巨磁阻效應是人造納米結構的獨特特征之一。各種電子設備中都有使用這種效應。

      科學家合成了多層銅和鎳納米線，并加以研究它們的特性，研究表明，納米線性能與其組成成分和幾何形狀有關，多層納米線可大大增加巨磁阻效應。Ilia Doludenko是莫斯科電子和數學研究所（MIEM HSE）畢業生，也是這篇文章的作者之一，他說：“目前，我們正在'選擇'合成這種納米線的方法。”

      為了確定合成參數與晶體結構之間的相關性，研究員們合成了不同長度的納米線。納米線長度由沉積循環次數決定; 在每個循環中沉積一個層鎳和一個銅層。 用掃描電子顯微鏡（SEM）可以測定納米線的尺寸。 通過電沉積循環的次數發現，納米線的層對數量為10,20或50。

      將納米線的長度與層數進行比較，發現納米線長度與層數之間呈非線性關系。10,20和50對層組納米線的平均長度分別為1.54μm，2.6μm和4.75μm。

      合成的納米線都是晶粒結構，而且尺寸大小不同，其范圍為5nm- 100nm。 納米線產生大而明亮的反射主要是因為金屬（Ni和Cu），而漫反射和小反射通常與銅氧化物有關。

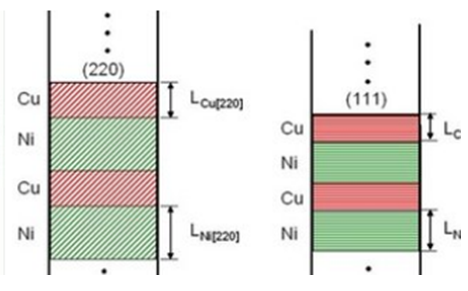

      元素分析證實了研究中所有納米線中存在交替的Ni和Cu層。 但是，層的相互排列可能不同。 相同納米線中的Ni和Cu層可能與軸垂直或者跟軸成一定角度，相同納米線的各層厚度也可能不同，且層厚度在50-400nm內。

      研究作者認為，這種異質性取決于空隙的參數和空隙的距離。空隙導致電流和沉積速率增加，從而導致沉積層厚度增加。 另一個可能的原因是不同金屬離子的擴散遷移率不同。從而導致納米線長度與層數之間呈非線性關系。

      對特定層的成分進行分析，結果表明，銅層主要由銅組成，幾乎不存在鎳。 而鎳層卻始終是含有一定量的銅，且含量可高達20％。

      這些相關性能發現有助于產生出檢測結果更精確、檢測成本更低的運動、速度、位置、電流以及其他參數的檢測器。 這些儀器可用于汽車、醫療設備、輻射監測器以及電子羅盤的生產和改進。
